Основные технические параметры машины для намотки катушек статора двигателя |
|
|
Модель продукта |
SQ-D118L |
|
Диаметр обмотки |
Больше или равно200 |
|
Ширина кабеля |
Больше или равно600 |
|
Точность расположения кабеля |
0.01 |
|
Скорость шпинделя |
1-1000об/мин |
|
Высота центра шпинделя |
230 мм |
|
Применимый диаметр проволоки |
Медный круглый провод: и около 0.02-3 мм. Медный плоский провод: многослойная обмоткаБольше или равно2X10 |
|
Кабельный двигатель |
Сервопривод Panasonic 0.4кВт |
|
Двигатель подачи проволоки |
Сервопривод Panasonic 0.4кВт |
|
Режущая способность |
ПневматическийБольше или равно20 Квадратный медный провод |
|
Длина подачи проволоки |
1-200 мм |
|
Количество слотов для обмотки |
1-12 |
|
Шпиндельный двигатель |
Сервопривод 2,2 кВт |
|
Напряжение питания |
220 В переменного тока, 50 Гц |
|
Мощность машины |
3,3 кВт |
|
Соответствующее напряжение |
Магнитно-порошковый натяжитель с автоматическим управлением |
|
Размеры |
1600 мм (Д) * 1000 мм (Ш) * 1400 мм (В) |
|
Вес оборудования |
290 кг |
Машина для намотки катушек статора двигателя SQ-D118L независимо разработана компанией Suzhou Shuangqing Electronic Machinery Co., Ltd. Это устройство, специально используемое для автоматической намотки катушек статора двигателя через пазы. Он имеет функции полностью автоматической подачи проволоки, резки и пересечения пазов. Ниже приводится его подробное введение:
Конструктивные особенности
1: Намоточный шпиндель:
Это ключевая часть намоточной машины, используемая для фиксации сердечника статора двигателя. Его конструкция должна обеспечивать стабильность сердечника статора при вращении на высокой скорости и может точно взаимодействовать с приводным двигателем для достижения различных скоростей вращения для удовлетворения требований к обмотке различных катушек статора двигателя.
2: Расположение кабеля:
Основная функция – равномерно и точно расположить эмалированные провода и другие проводники в пазах для проводов сердечника статора. Благодаря точной системе передачи и системе управления механизм расположения проводов может точно контролировать расположение проводов и положение поперечных пазов в соответствии с такими параметрами, как количество пазов для проводов статора и количество витков катушки.
3: Система контроля натяжения:
Чтобы обеспечить качество намотки, система контроля натяжения будет контролировать и регулировать натяжение проволоки в режиме реального времени. Соответствующее натяжение позволяет плотно и аккуратно намотать провод на статор, избегая ситуации, когда провод ослаблен или слишком натянут и сломан. Например, сопротивление размоточной катушки можно автоматически регулировать посредством взаимодействия датчика натяжения и тормозного устройства.
4: Система управления намоточной машиной с ПЛК Shuangqing:
Это ядро обмотки катушки статора двигателя, которое может осуществлять взаимодействие человека с компьютером и переключаться между китайским и английским языками. Оператор может ввести в систему управления модель статора, витки катушки, скорость обмотки, номер паза, шаг расположения проводов и другие параметры. Система управления координирует работу намоточного шпинделя, механизма укладки проволоки и системы контроля натяжения согласно данным инструкциям, чтобы обеспечить точное и эффективное выполнение процесса намотки.

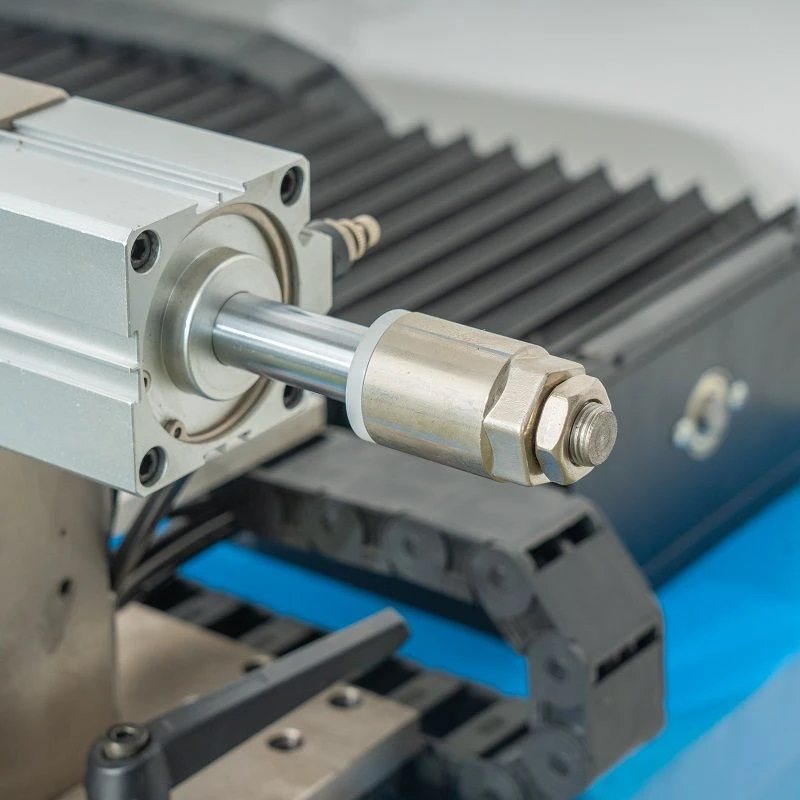

Подробная информация о продукте
Преимущества
1: Повышение эффективности производства
2: снизить трудоемкость
Часто задаваемые вопросы
В: Как долго длится гарантийный срок?
О: Гарантийный срок: 1 год.
Вопрос: Каков срок доставки товара?
О: Стандартный срок поставки оборудования — 15 дней, изготовление нестандартного оборудования — 30 дней.
Вопрос: Каково напряжение питания устройства?
О: Наше оборудование стандартно оснащено напряжением переменного тока 220 В и 380 В, а также может быть настроено в соответствии с потребностями клиентов.
Вопрос: Можно ли регулировать скорость намотки намоточной машины?
A: Скорость намотки намоточной машины можно регулировать. С помощью панели управления оборудования можно отрегулировать соответствующую скорость намотки в соответствии с различными требованиями намотки, такими как диаметр проволоки, количество витков катушки и другие факторы.
